摘要:本文深入探討了微機電系統（MEMS）揚聲器這一革命性技術。我們將從其核心工作原理（壓電式與靜電式）出發，詳細剖析其在微型化聲學設計中面臨的關鍵挑戰，如低頻響應不足和非線性失真。結合行業領先的解決方案與COMSOL多物理場仿真技術，本文旨在為聲學工程師提供一個全面的技術視野，并展望其在空間音頻、主動降噪等前沿領域的未來應用趨勢。
大綱
1. 引言：為什么MEMS揚聲器是音頻領域的下一個“奇點”？
2. 核心原理與公式推導：揭開硅基發聲的神秘面紗
• 2.1 壓電式 (Piezoelectric) MEMS揚聲器
• 2.2 靜電式 (Electrostatic) MEMS揚聲器
• 2.3 核心性能參數對比
3. 技術應用與實例分析：當前的設計挑戰與解決方案
• 3.1 挑戰一：低頻響應的“先天不足”
•3.2 挑戰二：非線性失真的“魔咒”
• 3.3 挑戰三：高驅動電壓與功耗
4. 仿真與建模：用COMSOL洞察微觀世界的聲學行為
5. 挑戰與未來趨勢：MEMS揚聲器的星辰大海
• 5.1 與主動降噪 (ANC) 技術的深度融合
• 5.2 賦能空間音頻 (Spatial Audio)
• 5.3 陣列化與聲場控制
6. 結論

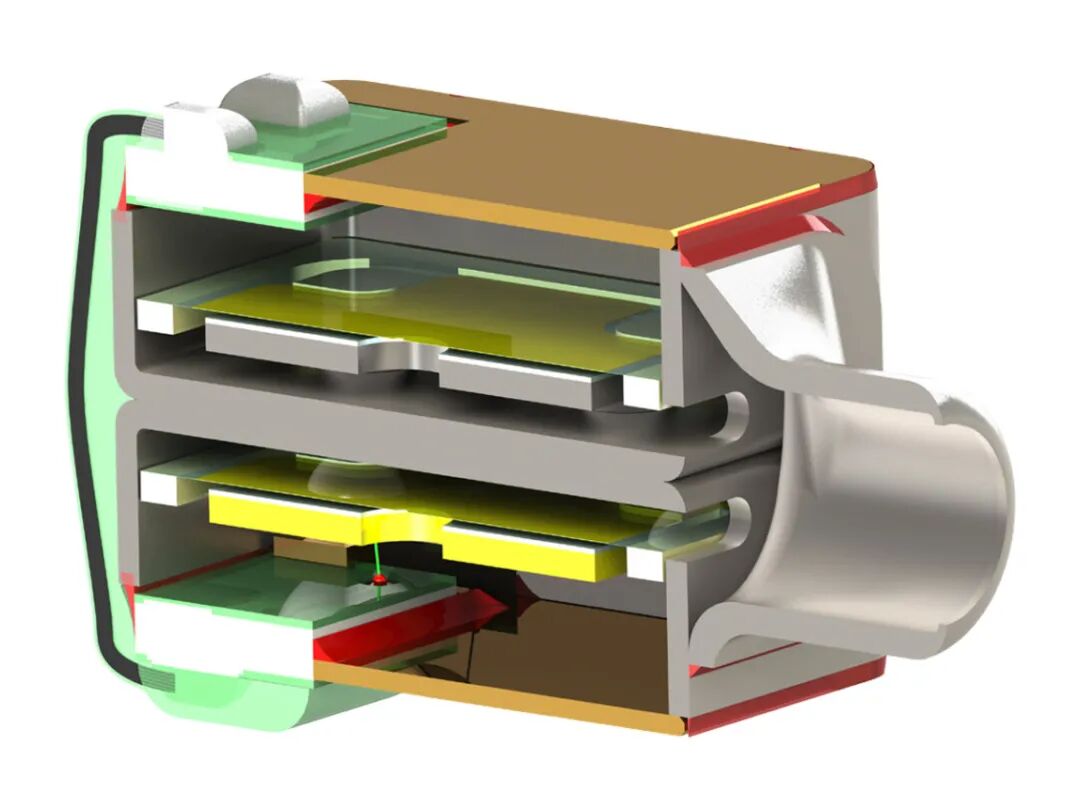

1. 引言：為什么MEMS揚聲器是音頻領域的下一個“奇點”？
自從動圈揚聲器技術在一個多世紀前被發明以來，其“磁鐵-線圈-振膜”的基本結構幾乎沒有發生顛覆性的改變。然而，隨著TWS耳機、AR/VR眼鏡、助聽器等可穿戴設備的興起，傳統揚聲器在尺寸、功耗和一致性方面逐漸暴露出瓶頸。
MEMS（微機電系統）揚聲器，利用半導體制造工藝將機械結構和電子系統集成在硅晶片上，為解決這些痛點提供了全新的思路。它以其超薄的尺寸、極低的功耗、卓越的制造一致性和抗沖擊性，正預示著一場微型聲學領域的深刻變革。xMEMS, USound等公司的積極布局，也證明了這項技術巨大的商業潛力。
2. 核心原理與公式推導：揭開硅基發聲的神秘面紗
MEMS揚聲器的驅動方式主要分為壓電式和靜電式兩種。
2.1 壓電式 (Piezoelectric) MEMS揚聲器
壓電式MEMS揚聲器利用了壓電材料的逆壓電效應。當對壓電薄膜（如PZT，鋯鈦酸鉛）施加電場時，材料會產生機械形變。
其核心結構通常是懸臂梁或多懸臂梁結構。施加的交流電壓 V(t) 導致壓電層伸縮，帶動整個懸臂梁結構彎曲振動，從而推動空氣發聲。
對于一個簡化的壓電懸臂梁，其尖端的位移 d 可以近似表示為：
d ≈ (3/2) * d31 * (L^2 / t^2) * V
• d31: 壓電應變常數 (m/V)
• L: 懸臂梁長度 (m)
• t: 壓電層厚度 (m)
• V: 驅動電壓 (V)這個公式直觀地顯示了位移與電壓、材料屬性和幾何尺寸的關系。
2.2 靜電式 (Electrostatic) MEMS揚聲器
靜電式MEMS揚聲器的工作原理類似于一個可變電容器。它由一塊固定的穿孔背板 (Backplate) 和一張可動的導電振膜 (Diaphragm) 構成。
在振膜和背板之間施加一個直流偏置電壓 (DC Bias) V_DC 和一個音頻信號電壓 V_AC(t)。兩者間的靜電力會驅動振膜振動。
振膜受到的靜電力 F(t) 為：
F(t) = (1/2) * ε * A * (V(t) / g(t))^2
其中 V(t) = V_DC + V_AC(t)展開后，驅動聲壓的交流分量主要與 2 * V_DC * V_AC(t) 成正比。
2.3 核心性能參數對比
3. 技術應用與實例分析：當前的設計挑戰與解決方案
3.1 挑戰一：低頻響應的“先天不足”由于MEMS揚聲器的尺寸極小，振膜的有效輻射面積和位移量 (Xmax) 都非常有限，這導致其在低頻段的聲壓級輸出能力天生較弱。其聲壓滾降點 (roll-off) 遠高于傳統動圈單元。
解決方案：
1. 聲學結構優化： 類似傳統揚聲器，通過設計特定的前后腔體、倒相管或聲學迷宮結構，利用亥姆霍茲共振來提升特定低頻段的響應。
2. “聲學超聲”技術 (Sound from Ultrasound): 以xMEMS的Cypress系列為例，其利用超聲載波調制技術。揚聲器在人耳聽不見的超聲頻段工作，通過空氣的非線性效應解調出可聽聲。這種方式可以在極小的體積內實現驚人的低頻聲壓。
3. 數字信號處理 (DSP) 補償： 通過強大的DSP算法，對輸入信號進行預處理，主動增強低頻分量。但這需要仔細權衡，避免過度補償導致振膜過載和失真。
3.2 挑戰二：非線性失真的“魔咒”
非線性失真主要來源于驅動力和懸浮系統。
• 靜電驅動力： 從 F(t) ∝ (V/g)^2 可以看出，驅動力與位移（改變了間隙g）和電壓的平方都存在非線性關系。
• 懸浮系統： 在大位移下，振膜懸掛結構的剛度 (Stiffness) 也會呈現非線性。
解決方案：
1. 差分推挽結構 (Push-Pull)： 類似于靜電耳機，通過在振膜兩側都設置固定電極，可以有效抵消偶次諧波失真。
2. 反饋控制與預失真： 在驅動ASIC中集成傳感器（例如電容檢測），實時監測振膜位移，形成閉環反饋。根據監測到的失真，對輸入信號進行實時的逆向補償（預失真），從而線性化整個系統。
3.3 挑戰三：高驅動電壓與功耗
MEMS揚聲器通常需要遠高于標準邏輯電平的電壓來驅動（10-50V）。在電池供電的便攜設備中，這意味著需要一個高效的升壓（Boost）電路或電荷泵。這不僅增加了外圍電路的復雜度和成本，也帶來了額外的功耗挑戰。
解決方案：
• 專用驅動IC (ASIC)： 領先的廠商如USound和xMEMS都提供配套的驅動IC。這些IC集成了高效的電荷泵和為MEMS揚聲器電容性負載優化的D類放大器，能夠實現能量回收，顯著提升整體系統效率。
4. 仿真與建模：用COMSOL洞察微觀世界的聲學行為
對于MEMS揚聲器這樣涉及電、機、聲多物理場耦合的器件，有限元分析 (FEA) 是研發階段不可或缺的工具。COMSOL Multiphysics® 及其MEMS模塊、聲學模塊，為我們提供了強大的仿真能力。
仿真流程：
1. 建立幾何模型： 精確構建振膜、懸臂梁、電極、腔體等微觀幾何結構。
2. 定義物理場：• 壓電效應： 使用壓電效應接口，耦合固體力學和靜電學。
• 靜電驅動： 使用機電接口，計算靜電力。
• 熱粘性聲學： 在微小縫隙（如靜電揚聲器的背板孔和振膜間隙）中，空氣的粘性和熱傳導效應不可忽略，需要使用熱粘性聲學模型來精確模擬。
3. 耦合與求解： 將結構振動與周圍的聲場進行耦合，進行頻域或時域求解。
4. 結果分析： 分析振膜的位移、應力分布，以及遠場的聲壓級 (SPL)、頻率響應和總諧波失真 (THD)。
通過仿真，工程師可以在制造流片前，快速迭代設計方案，優化振膜厚度、懸臂梁形狀、電極布局等關鍵參數。
5. 挑戰與未來趨勢：MEMS揚聲器的星辰大海
5.1 與主動降噪 (ANC) 技術的深度融合
MEMS揚聲器擁有極快的瞬態響應和極低且一致的相位延遲。這對于ANC系統至關重要，因為它能更快速、更精確地產生反相聲波，從而實現更寬頻帶、更深程度的噪聲消除，尤其是在傳統方案難以覆蓋的中高頻區域。
5.2 賦能空間音頻 (Spatial Audio)
MEMS揚聲器卓越的瞬態特性和高頻延伸能力，使其能夠精準地重現空間音頻所需的高頻細節和瞬態線索，為用戶帶來更具沉浸感和真實感的3D聽覺體驗。
5.3 陣列化與聲場控制
由于MEMS揚聲器極小且一致性高，可以輕松地將成百上千個單元集成在一個微小的芯片上，形成揚聲器陣列。通過對陣列中每個單元的幅度和相位進行獨立控制，可以實現動態的波束成形 (Beamforming)，將聲音精準投射到特定區域，這為定向發聲、個人聲場和多用戶獨立音源等應用打開了想象空間。
6. 結論
MEMS揚聲器并非對傳統動圈技術的簡單替代，而是在微型化、集成化和智能化音頻應用領域的一場范式轉移。盡管在低頻延伸和非線性失真等方面仍面臨挑戰，但通過創新的驅動技術、聲學結構設計和先進的DSP算法，這些瓶頸正在被逐步突破。
對于聲學工程師而言，理解MEMS揚聲器的核心原理與設計約束，并掌握相應的多物理場仿真工具，將是在這場聲學技術浪潮中保持領先的關鍵。
|
