北京力創昕業科技發展有限公司于2012年9月完成了北京寬溝招待所的會議系統建設項目。

項目背景

寬溝招待所成立于1982年，為中央黨政軍首腦機關服務的重要場所,是北京市對外服務窗口及市委市政府重要會議基地。建筑依山就勢，錯落有致，風格各異，獨具特色。既有獨具北京傳統建筑韻味的四合院，又有盡顯歐陸風情的西式別墅，并具備現代高星級酒店的各項服務功能。

項目需求

本次會議系統建設,為寬溝招待所新建的迎賓樓,宴會廳及文化藝術中心。就配備AV系統的廳堂而言，包括大報告廳、迎賓廳、大會議室2個、小會議室2個，多功能廳，大宴會廳，小宴會廳共計9個廳堂。

設計中對系統的框架及設備的選用，進行了多次優化及測試，對于不同應用需求的廳堂，在保證應用效果及穩定性的前提下進行選擇。分別選用了YAMAHA數字混音臺、數字音頻處理器；PEAVEY線陣列揚聲器、數字音頻處理器；NEXO線陣列揚聲器、數字功放；CRESTAUDIO功放；AMX新型HDBaseT數字高清視頻矩陣、中控系統；CANON高清3片Lcos投影機；CHRISTIE高清3片DLP投影機；DNP投影幕；PANASONIC高清攝像機；DIS數字會議及同聲傳譯。

項目重點

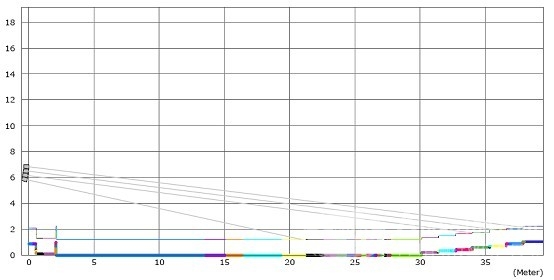

大報告廳作為本次建設的重點，對于其系統的安全備份作了重點設計。音頻系統采用2臺32路數字混音臺互為備份,后端DSP數字音頻處理器、功率放大器、揚聲器均分為兩組工作，所有音源均通過Radial有源音分器分為兩組，進入兩個獨立的擴聲鏈路，實現雙熱備份，保證會議的安全性。揚聲器采用NEXO線陣列，分布于主席臺臺口兩側的音箱室內，每側各采用3只GEO S1210及1只GEO S1230單元。經軟件模擬直達聲傳送，至40米的最遠聽眾處聲壓級103db。聲壓級符合GB50371-2006 廳堂擴聲系統設計規范多用途類擴聲系統聲學指標一級要求。后經竣工測試，，至40米處直達聲加混響聲聲壓級104db。在主席臺立面設置3只NEXO PS8揚聲器，處理前區聲像一致問題。

視頻系統的傳輸采用AMX AVS-ENOVADGX16-ENC 數字高清矩陣。矩陣基于HDbaseT傳輸方式，支持最高20Gbps的傳輸速率，傳輸采用普通的CAT5e/6網絡線纜，連接器也采用普通的 RJ45接頭，而傳輸距離達到了100米，還提供以USB、太網功能、100W的供電能力（PoE）和485或紅外控制信號通道。它的使用，大大降低了布線難度，提高了系統靈活度。對于固定攝像機及流動攝像機，均布放1條CAT6線纜，固定攝像機各捆綁1臺多格式雙絞線HDbaseT 發送器，流動攝像機的4個雙絞線地面接口，配備1臺多格式HDbaseT雙絞線發送器尾隨1臺移動攝像機使用。對于固定投影機及流動平板顯示器，均布放1條CAT6線纜，固定投影機各捆綁1臺雙絞線HDbaseT接收器，流動平板顯示器的6個雙絞線地面接口，配備3臺多格式雙絞線HDbaseT接收器尾隨3臺流動平板顯示器使用�？刂剖覂�(nèi)視頻信號源及復制、顯示設備均通過DVI輸入卡及DVI輸出卡連接在矩陣上。傳輸實現了全數字化，但對模擬信號源同時兼容輸入。顯示設備為主席臺兩側各一塊140寸DNP背投影屏，主席臺臺口中部一塊250寸升降投影幕，臺口下3臺55寸流動返顯。在常規會議室用模式下，主席臺有領導就坐，這時主席臺兩側的背投影屏為主要畫面，為了提高這兩個畫面的應用安全性，對顯示端作了雙熱備份。各背投影屏分別以2臺CANON WUX4000 三LOCS高清投影機疊投，2臺投影機的信號路由獨立，各由1條CAT6線纜傳輸經雙絞線HDbaseT接收器至投影機。應用結果畫面重疊準確，色彩真實，清晰。

工程竣工后，經多次會議應用，系統運行穩定，效果良好，受到了寬溝招待所各級領導的一致好評。
