TG-10系統主要設備（3）

　　【音響網資訊】
　　11、TG – 10SRX(平臺式接收機)

　　頻率震蕩模式....鎖相環回路
　　載波頻率范圍....502Mhz～960Mhz
　　信號雜信比......＞105dB
　　總失真率........＜0.6%@1kHz
　　功能顯示方式....LED顯示
　　功能顯示內容....音頻，頻道
　　控制方式........ON/OFF,頻率,聲頻
　　音頻輸出準位....-12dB
　　音頻輸出阻抗....600Ω
　　靜音方式........靜音及音碼鎖定回路
　　電源供應........12～18VDC,600mA
　　輸出插頭型式....1個平衡式XLR接頭
　　1個平衡式Ø6.3mm接頭
　　尺寸............ 211mm(寬) х40mm(高) х125mm(長)

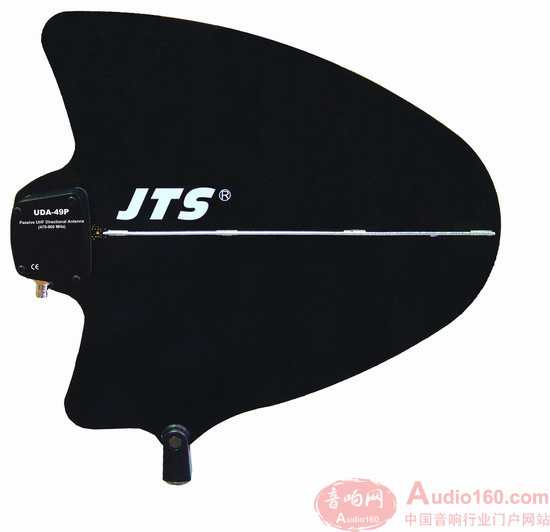

　　12．UDA–49P（UHF被動式指向天線）

　　⑴性能特點
　　①高信噪比
　　②高放大倍數
　　③穩定接收距離,防止雜信干擾

　　⑵產品參數
　　全頻段……………..470Mhz～870Mhz
　　有效角度…………...100度
　　天線增益…………..≥10dB
　　凈重………………..400公克

　　通過以上產品的不同搭配組合可以實現無線導游、無線講解、同聲傳譯等功能，全部功能的實現可以在所有工程完成后進行安裝調試，設備不必預埋暗線和復雜的固定安裝。

　　JTS的載波頻率為502MHz—870MHz，在抗干擾方面相比同類產品高了很多。JTS為鋼塑外殼，內置鋰電池和天線。利用UHF PLL鎖相環技術進行傳輸?shù)耐�聲傳譯的系統造價要比其它傳送模式產品低得很多，不用安裝主機和固定安裝的紅外輻射板，接收距離不受空間限制，可以隨時更換場地使用和流動使用。

　　二、系統簡要說明
　　用便攜式發射機可以達到50—100米的發射距離，用臺式發射機加JTS指向性天線可以達到100—300米距離。為使系統更適合客戶的選擇，可以分為配置固定發射機模式和便攜式發射機模式，根據客戶的需要進行選擇。

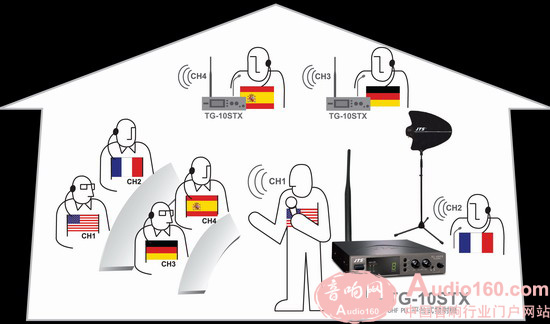

　　固定發射機模式的工作流程：首先，在音控室的調音臺抽一路語言監聽信號用JTS TG-10STX的一個通道進行發射會議原音信號，譯員間的翻譯用TG-10R一邊收聽原音一邊用鵝頸話筒和TG-10STX的另一個通道進行傳送翻譯語音。

　　便攜式發射機模式：在音控室的調音臺抽一路語言監聽信號用JTS TG-10STX的一個通道進行發射會議原音信號，譯員間的翻譯用TG-10R一邊收聽原音一邊用TG-10R直接進行翻譯。
