2020年8月29-30日，凡心至歡，古堰畫鄉夏日音樂節在浙江麗水燃情開唱。現場不僅請到了這個夏天話題度超高的五條人樂隊，被稱為“后民謠時代的鮑勃·迪倫之子”的中國著名民謠歌手萬曉利，還有劉東明、圖利古爾、Silly Function、板磚、LOFT BEACH、飛古鹿海、像素棱鏡、發條鹵蛋等知名音樂人輪番登場，共同帶來一場夏日音樂盛宴！

本次音響系統由杭州柒匠舞美科技有限公司設計并執行，黃亞東老師擔任音響總設計，朱俊琳女士負責系統調試與現場控臺調音，王凱先生負責OB直播混音。活動整體音響系統由三個主要部分組成，主擴系統，返送系統，OB混音監聽系統。

主擴吊掛系統

主擴系統由M-F3A PRO, M-F3A FS, B 15A組成。舞臺左右兩側分別吊掛15只M-F3A PRO，以及6只M-F3A FS。

M-F3A PRO與M-F3A FS吊掛示意

M-F3A FS的低頻截止為53Hz（-6dB），搭載最新版本的DSP程序（20191024-1756），M-F3A FS的頻率上限可自定義調整至500Hz。

M-F3A FS的內置DSP中低通濾波器調整上限

在本次的系統設計中，在音箱內置的DSP中調整M-F3A FS的工作范圍設置為70Hz-150Hz。由于M-F3A PRO的低頻截止為110Hz（-6dB），使得110Hz-150Hz這一段是M-F3A PRO和M-F3A FS工作頻段重疊的部分，除了在系統調試時對這一頻段的時間響應進行對齊外，在前期設計M-F3A FS吊點的時候，就預先考慮到了中低頻段能量重疊的情況。

故在M-F3A FS與M-F3A PRO的吊掛間距上使用了End-Fire設置方式。選擇120Hz為中心頻點，吊掛間距約為0.74米，將M-F3A FS的信號延時約2ms并反相，以獲得中低頻段能量在舞臺區的最大程度抵消以及在觀眾區的疊加。

主擴超低系統

地面低音部分使用了26只單15寸有源低音音箱B 15A，分成前后兩排設置為End-Fire方式。選擇55Hz作為中心頻點，前后兩排音箱的聲學中心間距1.6m，將后排音箱延時并反相，獲得低頻能量在舞臺區的最大程度抵消以及在觀眾區的疊加。

End-Fire設置下的B 15A

舞臺返送系統

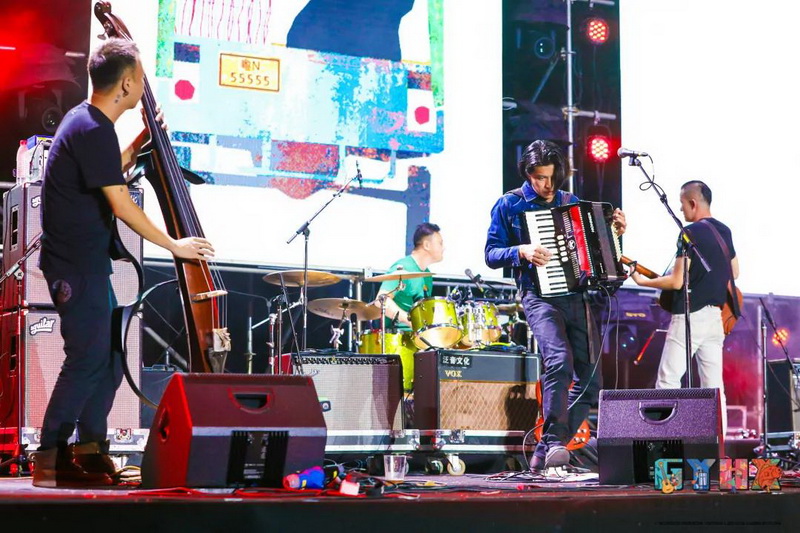

舞臺返送系統使用了6只SMX 12A作為樂手地返箱，根據不同樂隊之間的站位靈活進行調配。

SMX 12A作為舞臺地返箱

舞臺兩側各使用了一只M-A8音柱作為舞臺側返，增加舞臺聽音的包圍感。

M-A8音柱作為舞臺側返

OB混音監聽系統

本次麗水音樂節全程在bilibili同步直播，因此為了保證轉播音頻信號的混音質量，在活動場地的對面設置了OB混音間，使用與主擴音箱同型號的M-F3A PRO作為混音監聽。

M-F3A PRO作為OB混音監聽

對講系統

為了保證彩排與演出期間，后臺技術人員與控臺調音師之間的有效溝通，使用兩只M-F3A PRO作為對講音箱。

M-F3A PRO作為控臺對講音箱

M-F3A PRO作為后臺對講音箱

本次古堰畫鄉音樂節是連續第三屆音樂節，也是第3次使用SE音箱，由于SE音箱小巧輕便，在音響系統搭建中節省了時間和人力成本，其出色的音樂表現力和良好的性能獲得了現場調音師、工程商及主辦方的廣泛認可。

現場精彩照片
