XY 話筒再進化---E524D

當你拿著E523 移動到舞臺前面收音，
一般人的眼光只會略為皺眉頭，
這是啥怪怪的話筒？
無法有效的理解您在從事XY  Ster 聲收音工作。

但是！！
如果你愿意，E524D 將會讓您更上層樓。
更顯專業！

"DUAL CUBE" 連體海綿為 E524D 提供了良好的空氣穩定區

相較于E523 ，
E524D有著更專業的外觀。
由于音頭直徑大了將近一倍，防風海綿罩的體積必須進一步放大，
這意味著提供了一個有效的空氣穩定區。
這將有效的降低風切噪音！！

但是防風海綿罩并不容易安裝上去因為泡棉的厚度與密度是很札實的。

E524D
安裝方式我會建議將其中一個音頭拆下，
對一個音頭套上之后，
再將音頭放入之后予以旋緊。

圖｜E524D

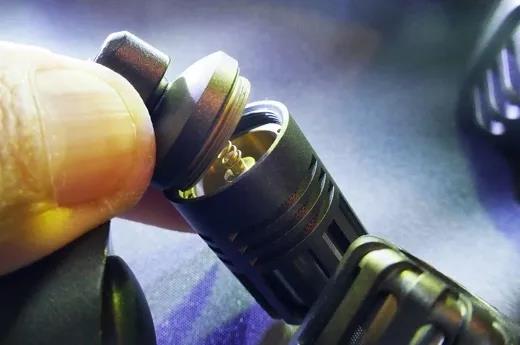

從這邊可以看到音頭與支架是透過螺紋與彈簧接通，
這樣的結構其實能讓SUPERLUX 更好的配對音頭之后再裝上E524D ，
這將可以帶給大家更準確的XY收音能力。

LR標示比較隱性不夠粗暴，
得要從音頭底下才看得到。

請注意：
由于XY收音是，
右邊音頭對著左邊收，
所以商標與LR標示是正確的！！

請各位SOUNDMAN 使用時商標面在上，
音頭對著發聲體就對了！
我也建議SUPERLUX 能改用這種方式在管身上做標示，
將讓用戶更容易理解。

音頭旋上時需要注意：請將音頭的中間蕊對著彈簧這樣才能準確有效地導通。

圖丨E524D

E524D與E523 的最大差別在于：
 •  音頭尺寸Ø0.63"/Ø0.38"
 •  音頭的可拆卸以及
 •  保護網的強度

E523粗壯可靠的結構在戶外等惡劣環境中對于音頭有較好的保護,
而E524D 則適合在相對可靠的室內環境當中或是以兔籠收納的狀況下,
進行更好的收音工作。

而E524D 的震膜使其能有較低的低頻表現能力進一步向下到了40HZ 。

主體的蓋子有點溢膠這有點美中不足。
管身背面的走線使用膠帶收尾算是粗暴有效。

圖｜E524D
支持使用1.5V AA 五號電池供電，
讓話筒有更好的適應能力。

可以看到兩只話筒的對比，
E524D有燈號，
開關是ON / OFF ，
無 E523 的高通低切開關。

E524D的包裝顯得很"大"

主要是因為海綿的收容需要有較大的空間而且不能擠扁，
內容物包含了：
話筒本身；
海綿套；
5PIN對 L+R 3P XLR線纜；
話筒夾；
話筒收容袋；
說明書。

實際錄音比較

我利用二段影片讓看官們自己聽聽看。
您可以對比，
類單反Panasonic ZS110 本身自帶話筒，
TASCAM DR-40X自帶XY話筒，
SUPERLUX E524D 。

在三者對比之下，
TASCAM DR-40X的高頻顯得稍微的亮，
對于聲音定位是有點夸示的提示效果，
由于沒有套上風罩因此低頻風切聲還是會有影響。

SUPERLUX E524D 使用海綿罩就能處理掉一定程度的風切聲。
（火車離站白努利定律較小，但是進站的白努利定律不可小覷）

也沒有類單反相機拾入了過多的低頻問題，
立體聲的定位表現基本上中規中矩，
在立體聲中仍能有效的識別空間中的任何聲音信息，
是這種話筒的重要價值所在。

展望

伴隨著高清視頻的大量產出 XY 立體收音的需求也正在逐步放大，
E524D的多角度XY甚至ORTF 版本 是一個可以期待的產品。
XY的角度配置與被收音主體的寬度與深度有關如果能自由設置角度是很好的。

事實上 固定一個角度也是E524D的存在價值，
因為SOUNDMAN 可以快速準確地架好XY收音角度。
而不是使用兩只話筒做很多的調整。

目前有不少SD卡手持錄音機都能提供角度切換甚至是XY/ORTF的收音能力，
SUPERLUX 應該認真考慮這方面的可能性。
只要不增加太多重量將會成為SOUNDMAN 手中的"瑞士軍刀"

官方宣傳資料

E524D
XY立體聲電容麥克風
E524D同位XY立體聲麥克風設計，由兩支高品質大背駐極音頭配對組成，具有良好的電聲性能及拾音效果，適用于錄音室或現場立體錄音，附藍光LED電源顯示燈，電池及幻象電源兩用，業余及專業錄音者使用。

特色

• 16mm背駐極電容配對音頭，XY立體拾音
• 幻象、電池供電兩用平衡式輸出
• 藍光LED電源指示燈
• 適用于數字錄音

推薦應用

• 實況、錄音室錄音
• 弦樂
• 鋼琴
• 木管
• 打擊樂器

規格

音頭：背駐極，Ø16mm（Ø0.63"）（配對音頭）
指向性：心型

頻率響應：40~18，000 Hz

靈敏度：-48  dBV/Pa（4mV）
阻抗：200 Ω
最小負載：1，000 Ω
信噪比：72 dB
等效噪聲SPL：22 dB
最大聲壓SPL：134 dB
動態范圍：112 dB
電源需求：12-52V DC， 2 mA或電池1.5V AA/UM3 2mA
表面涂裝：鈦灰
接頭：XLR3M
尺寸：音頭 Ø23.5（Ø0.93"）寬：78mm × 216mm（寬3.07" × 8.5"）
凈重：340g（12 oz）
包裝：A4手提盒、彩盒
