AXIOM奧思美
THE ESSENCE OF SOUND
還原聲音的本質
意大利研發設計與生產
世界級專業擴聲項目
應用中的佼佼者
2019年AXIOM奧思美
AX系列線陣“大家族”
再添實力悍將
顛覆傳統，實現360°無死角
AX1012恒定曲率全覆蓋系統
Constant Curvature Array Element
AX1012是一款100°×20°的多功能恒定曲率全覆蓋類型音箱，可用于創建垂直和水平線源陣列系統，也可用作高指向性點聲源音箱。
一、產品概述
音箱高音單元采用2.4"鋁制音圈、1.4"出口的釹磁壓縮高音，使用STW-無縫過渡波導（STW-Seamless Transition Waveguide）技術，可確保精確控制水平軸和垂直軸上的中高頻指向性，從而在形成陣列組合時，箱體之間實現完美的聲學結合。
獨特的波導設計產生垂直線源方向性，水平模式保持低至約950Hz。這樣可以在觀眾周圍均勻地投射出干凈的音樂聲和人聲，而不會出現熱點和死角。敏銳的SPL離軸抑制技術用于避免音箱表面的反射，完美地調整聲學覆蓋范圍以適應不同位置的觀眾。
STW-無縫過渡波導
》》漲知識

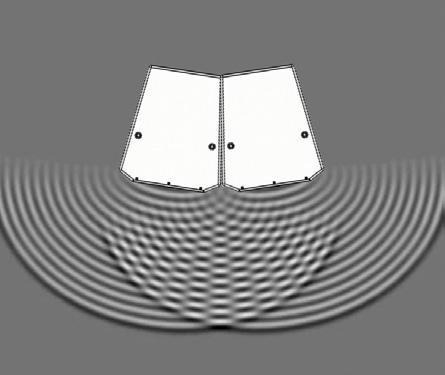

傳統的喇叭
傳統的獨立點聲源音箱之間的相互作用，方向性很差，難以實現一致且無波瓣的散布，產生破壞性干擾，影響不同位置聽覺上音調的平衡、清晰度和可懂性。
STW-無縫過渡波導
有了STW-無縫過渡波導系統，設計師或音響工程師可以構建真正的線源水平或垂直陣列，在20°構建塊和機箱之間形成無縫連接。
AX1012陣列僅向所需區域提供無縫覆蓋，最大限度地減少不必要的墻壁和表面反射，或避免與其他聲音系統、舞臺或其他領域的相互影響。例如，水平陣列中的多個單元能夠在20°的切片中靈活組合，以出色的靈活性去構造所需的覆蓋角度。如此一來，即使是360°的中心陣列覆蓋角度也可以很容易地裝配。
為了擴展系統的低頻響應，AX1012可以用AXIOM SW系列的低音炮來作為補充，如SW18A、SW1800A或SW218XA。
二、主要特點
• 有源恒定曲率陣列
• 12”低音單元，1.4”釹磁高音單元
• 恒定曲率無縫過渡波導（STW），具有100°H x 20°V散布
• 帶有SMPS的D類功放模塊
• 采用帶有PRONET遠程控制的96KHz / 40位浮點CORE處理器
• 可用于水平或垂直陣列安裝的整體懸吊件
• 可用于獨立式應用的支撐安裝
• 可用無源版本（AX1012P）
三、產品展示
AX1012采用巡回演出級的15毫米樺木夾板機箱，配有四個一體式鋼軌，用于箱體和鋁連接桿連接（每個機箱配有2個）。該產品可選配全套配件，分別用于創建水平或垂直陣列、地面堆疊系統和支桿支撐安裝一個或兩個單元。

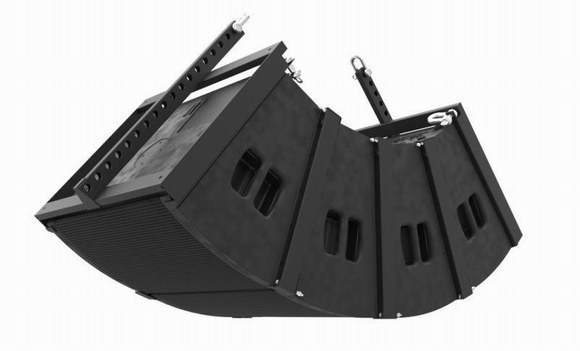

4單元水平陣列（80°x100°）
4單元向下環形陣列（80°x100°）

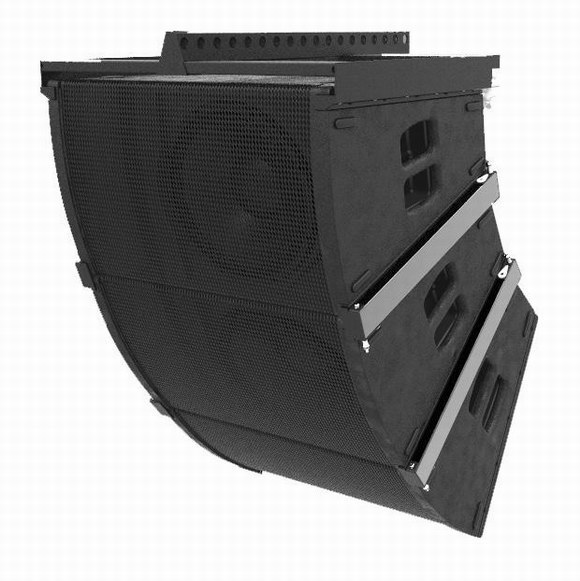

3單元垂直吊裝陣列（100°x60°）

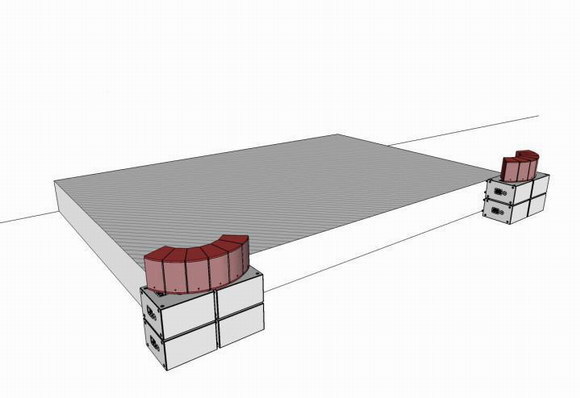

3單元地面堆疊陣列（100°x 60°）
1個單元支桿安裝（100°x20°）
四、技術規格
五、產品應用
AX1012建議用作室內（左-中-右系統）或室外中小型場所。在大范圍的場館中，它還可以作為大型系統的側邊補充，如外部補充、內部補充或分布式應用，為主系統未完全達到的區域提供清晰的聲音，同時最大限度地減少不必要的互影響和空間反響。
>> 應用場景
•戶外演出、巡演
•主題公園、花車巡游
•宗教場所、劇場、劇院
•多功能廳、宴會廳、禮堂
•體育場館
•休閑、健身場所
六、案例展示
主PA系統——Flown Vertical Array
主PA系統——Stacked Vertical Array
大型PA系統的補充——Flown Out-fill
大型PA系統的補充——Flown Center-fill
大型PA系統的返聽——Monitor
PA系統——Down-firing array system
七、系統處理
系統處理的基礎是PROEL研發實驗室設計的CORE DSP平臺，采用音頻應用的最高級SHARC DSP之一。和AXIOM其他有源系列一樣，使用的是具有40bit,96kHz浮點分辨率和頂級質量的24bitAD/DA轉換器，確保完美的信號完整性；動態范圍可達110dB，具有卓越的聲音性能。由于其強大的處理能力，CORE平臺能為音箱處理程序提供最精煉的算法，以及遠程控制和網絡功能。
PRONET AX控制軟件
PRONET AX控制軟件基于堅實可靠的CANBUS網絡協議，可以直觀的遠程控制整個系統，具有均衡、延遲、管理、保護等功能，并監控放功放、音箱的狀態。
提供三種不同的操作模式：設置（SETUP）、編輯（EDIT）和現場（LIVE）；可以根據系統是否是第一次設置進行選擇，可以單獨編輯單元或在現場條件下操作。
接口（interface）能夠在單元的控制面板上顯示或選擇不同的信息或功能，提供了一種快速組分配（Group assignment）的方法。
可輕松創建AXIOM音箱陣列，并整體控制每個陣列的音量、靜音和EQ功能。
可以加載或保存系統的快照，包括特定單元在桌面上的位置以及整個系統的所有參數。
八、功放功率
AX1012A采用DA SERIES電源模塊，新一代帶有SMPS的CLASS D放大器模塊。用于這些功放的創新技術提供了頂級性能，例如在任何音頻頻率下都具有出色的聲音清晰度，即使對于低電平信號也具有非常高的動態性能，在最大功率下失真也極低。
輸出功率專門針對驅動單元進行了優化，以實現高效的功率傳輸，低頻部分能產生900瓦特，300瓦特可用于高頻壓縮喇叭。
通過balanced 3-pin XLR connectors（連接器）將輸入和多項目連接（link connections），并提供接地開關（ground lift switch），以實行hum-free操作。主電源通過固定的Neutrik PowerCON連接，電源輸出連接器能將主電源連接到其他AX1012A機箱。
|
)
