襄陽華中科技大學先進制造工程研究院

研究院介紹

襄陽華中科技大學先進制造工程研究院（以下簡稱：襄陽華中大研究院）成立于2012年11月1日，是由襄陽市人民政府、湖北省科技廳、華中科技大學、湖北文理學院、襄陽珠江數控等共建的科技創新、技術服務和產業孵化平臺。襄陽華中大研究院是襄陽市政府批準成立的事業法人、企業化運作單位，注冊資金8000萬元，實行理事會領導下的院長負責制，榮譽理事長由華中科技大學李培根院士擔任，理事長由華中科技大學黨委副書記兼副校長馬小潔擔任，院長由華中科技大學國家數控系統工程技術研究中心主任陳吉紅擔任。

襄陽華中大研究院依托華中科技大學的人才、科研成果和國家級技術研發平臺，以及湖北文理學院等國內其他高校的人才、技術和研發條件等資源，服務襄陽經濟建設，提升企業的技術創新能力，發展襄陽戰略性高新技術產業，促進傳統產業轉型和升級，是襄陽市唯一的省級產業技術研究院。

2019年研究院將遷入東津研發基地，襄陽華中大研究院將以全新的姿態，瞄準行業發展方向和需求，圍繞大數據、智能化等技術，以創新驅動為指導思想，以五個能力為目標(具有承擔國家、省、市各級項目、參與各級重大工程的科技創新能力;具有支持、引領行業企業進行產品升級、提升產業技術水平的服務能力;具有高技術成果工程化、中試、產業孵化能力;具有吸引高素質技術人才、培養各類人才的能力;具有為湖北省產業提升和企業發展提供技術信息、進行技術咨詢和建議的能力)，不忘初心，牢記使命，砥礪前行，將襄陽華中大研究院建設成為國內一流的產業技術研究院。

項目工程

多功能廳

會議室

工程方案

為了更好地完成研究院報告、培訓、工作總結等需要，襄陽華中大研究院會議室及多功能廳會議產品由美國VEKIN（威康音頻）提供，按照項目要求配備數字多功能會議系統及專業擴聲系統、會議系統周邊處理設備等等，以助力襄陽華中大研究院工作安排會議的正常舉行，及時協助院領導處理事務，組織研究院重要工作部署、重大決策的貫徹實施，組織安排機關重要會議和重大活動。

VEKIN將擴聲系統設計與建筑聲學設計緊密結合，從而保證聲音良好的還原和再現。整套系統精度高、性能好、可靠性高并大大的降低了系統的故障率，避免了各離散設備的噪聲疊加，為研究院工作人員的日常使用帶來了便利。

該研究院多功能廳、會議室在音頻、視頻、遠程會議模塊基礎上，增加了集中控制系統模塊，VEKIN（威康）的中控系統以操作便捷舒適、功能靈活、界面友好美觀等優勢被采用，成為整個會議系統的控制部分，與遠程視頻會議終端、大屏、矩陣、攝像機等設備無縫對接，組成完整的音、視、控系統。使原本復雜的操作變得直觀簡便，減少了誤操作的可能，從而更好的保障了整個會議室的使用。

通過VEKIN（威康）中控控制系統實現對多功能廳、會議室多媒體設備的電源控制，如：投影機、大屏、電腦、燈光等開關控制，可實現整體電源開關控制和各個展項單獨設備開關控制。通過主機及串口分配器的RS232端口控制投影機，實現對投影機開關控制。強電繼電器結合中控主機可提供所有對弱電、強電開關的控制，如電源、LED大屏、電腦、燈光等。

采用具有強大控制功能的中控主機作為核心中樞，通過與中控主機的RS232/RS485串口連接控制高清混合矩陣的信號切換、視頻終端的撥號遙控功能、攝像頭的各種功能控制等。

通過中控主機的IR口連接所有由紅外遙控控制的設備，如DVD、液晶電視等。通過控制界面輕松實現DVD播放、選曲、暫停、快進、快退等功能，并能使之與信號切換器、液晶電視聯動，將DVD的視音頻信號實時的投放到液晶電視和音響系統。

重點設備

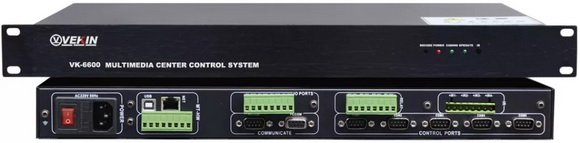

66型中控主機  VK-6600

● 采用ARM11 CPU，667MHz主頻的32位內嵌式處理器

● 主機內置128MB容量DDR2內存及16MB的大容量FLASH存儲器

● 5+2路獨立可編程 RS-232 控制接口，可以收發 RS232、RS485、RS422 格式數據

● 主機能串口環出，串口 1-5，任意一個輸入，可以從另外一個串口環出

● 4路數字 I/0 輸入輸出控制口，帶保護電路

● 4路弱電繼電器控制接口，可控制5V 的開關量

● 主機可支持RF與WIFI協議控制，支持遠程網絡連接和本地控制

● 提供4路紅外接口

● 具有一路級聯接口；一路PC電腦控制接口；一路多功能USB接口(選配)

● 具有一路網絡控制接口，可自由選擇TCP/IP協議SERVER或者CLIENT模式，可以并接最大 256 個網絡設備

● 支持一鍵式聯動控制管理功能；全面支持第三方設備及控制協議，客戶可編程設置的任何控制協議或者控制代碼，支持雙代碼的控制，即一鍵發二種代碼

● 內嵌智能紅外學習功能模塊，無須配置專業學習器；支持硬件學習紅外功能，客戶可方便現場更換紅外設備而無需再次編程；可從網上下載各種常用的電器設備的紅外代碼庫

● 內建iPad/iPhone /Android平板電腦人機界面編程全面兼容傳統觸屏的編程方式，無需重新學習新的編程方法，極其方便升級更換

● 同時支持Android、iPad、WCE無線觸摸屏、有線觸摸屏、鍵盤、電腦、網絡、墻上面板等多種控制方式

4×8 專業音頻處理器  VE-8980

● 數字分頻器/系統處理器具有與用戶面耦合的四個輸入和八個輸出,獨立的輸入輸出指示

● 2×24 LCD藍色背光顯示功能設置，8段LED顯示輸入/輸出的精確數字電平表、啞音及編輯狀態

● 直接用面板的功能鍵和拔輪進行功能設置或是連接電腦通過PC控制軟件來控制，均十分方便、直觀和簡潔

● 軟件帶中英文顯示切換功能，可對設備版本即時更新

● 單機可存儲30種用戶程序

● 96KHz采樣頻率，32-bit DSP處理器，24-bit A/D及D/A轉換

● 每個輸入和輸出均有6段獨立的參量均衡，調節增益范圍可達±20dB，同時輸出通道的均衡還可選擇Lo-shelf和Hi-shelf兩種斜坡方式

● 每個輸出通道可單獨選擇不同的輸入通道，也可以選擇輸入通道的任意組合，高、低通分頻點均可達20Hz～20KHz

● 輸出通道可單獨設置低通濾波器（LPF）和高通濾波器（HPF），可調整濾波器類型：Linkwitz-Riley/Bessel/Butterworth 衰減斜率：12dB/oct、18dB/oct、24dB/oct、48dB/oct

● 可通過面板的SYSTEM按鍵來設定密碼鎖定面板控制功能，以防止人員的操作破壞機器的工作狀態

● 每個輸入和輸出均有延時和相位控制及啞音設置，延時最長可達1000ms，延時單位可選擇毫秒(ms)、米(m)、英尺(ft)三種

● 輸入通道具備自動增益控制、壓縮調節、高低聯調控制

● 輸出通道還可控制增益、壓限及選擇輸入通道信號，并能將某通道的所有參數復制到另外一個通道并能進行聯動控制

● 提供USB和RS485接口可連接電腦，通過RS485接口可最多連接250臺機器和超過1500米的距離外用電腦來控制

● 可以通過USB接口或RS485接口連接中控來控制矩陣和通道的啞音

混合矩陣主機 （8×8） VK-MX0808

● 支持VGA、CVBS、S-Video、YPbPr、DVI，HDMI，SDI任意板卡輸入

● 支持VGA、CVBS、S-Video、YPbPr、DVI，HDMI任意板卡輸出

● 采用Contrex嵌入式處理器控制，運行速度更快，系統更穩定

● 采用液晶顯示屏，可顯示設備各通道的切換狀態、支持一鍵快速查詢功能，方便察看矩陣的切換狀態

● 全貼片SMT工藝，特有ESD靜電保護功能

● 具有掉電記憶功能帶有斷電現場保護，上電自動恢復關機前狀態

● 數字信號運用了點對點無損傳輸方式，最大限度保證了圖像信號的高保真輸出

● 電訊級核心數字交換芯片，具有超強的抗干擾及全天候工作能力

● 特有TCP/IP網絡控制管理功能，能通過以太網控制(選配)

● 具備RS232通訊通訊接口，可以方便與電腦、遙控系統或各種遠端控制設備配合使用

● 采用高速數字交換技術，完美解決串擾、重影與拖尾現象。100%真實顯示輸入信號

● 輸入帶有自動均衡，有效減少因為線路傳輸而導致的確定性抖動（ISI）

● 采用數字同步識別處理（DSIP）技術

● 兼容市場所有同類產品的代碼和指令

● 可設置ID地址實現多機級聯，最多可以級聯255臺矩陣
