UHF雙通道無線麥克風接收模塊
（UHF RX Specification）
描述（DESCRIPTION）: 接收模塊（RX）
型號（MODEL）: RH-MR09
外觀圖(IMAGE):
RH-MR09
一 系統特點：
·UHF 500~900MHz頻段，數字式鎖相環(PLL)頻率合成；
·可選N個信道，信道間隔和頻率范圍可調，雙接收模塊電路；
·IIS數字音頻輸出接口和模擬音頻輸出接口；
·具備極高的接收靈敏度；
·特別設計的靜音電路，消除麥克風開啟和關閉的沖擊噪聲；
·麥克風采用開關調節頻率，內置MCU控制，可以采用自動搜索可用頻率；
·接收機帶AFC跟蹤，可在開機使用中自動抓準麥克風的頻率漂移；
·超小尺寸，方便內置于產品內部，80*45mm；
·內置產品ID，能有效避開外部同頻產品的干擾；
二 技術參數：
·接收頻率范圍：UHF 500~900MHz頻段
·工作通道：A/B雙通道
·每通道可選頻道數：8/16/32/100 CH
·頻率穩定度：±10ppm
·RF接收靈敏度：-95dBm
·諧波失真：≤0.5%
·信噪比：≥70dB
·底噪電平：模擬輸出：-90dBuV
IIS輸出：-100dBuV
·動態范圍：≥100dB
·最大頻偏：±50K
·模擬音頻輸出：單端輸出
·數字音頻輸出：IIS（從設備）
·系統音頻增益：5倍
·系統音頻頻響：40-17000Hz
·電源規格：DC 5V
·有效距離：≥60米（配3Db棒棒天線）

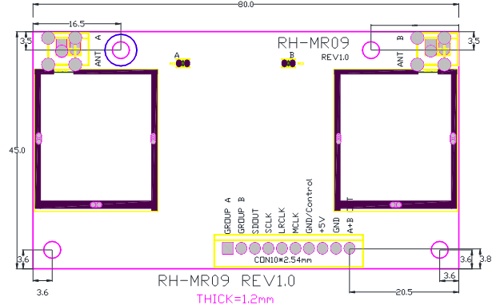

三：結構尺寸圖
接口&結構圖
四：接口說明
CN1： 可以采用排針和排插2種
GROUP A: A通道信號指示，高電平有效
GROUP B: B通道信號指示，高電平有效
SDOUT: IIS音頻接口數據輸出引
SCLK: IIS音頻接口時鐘
LRCLK: IIS音頻接口左右聲道輸出信號位, 用于切換左右聲道的數據
MCLK: IIS音頻接口主時鐘
GND/Control: GND/如果需要控制，可以作為I/O控制口，功能可以定制
+5V:電源輸入
GND：GND
A+B OUT：A/B通道混合模擬音頻輸出口
ANT A: A通道天線口
ANT B: B通道天線口
IIS接口說明：
數字音頻輸出接口時序特性（從設備）
工作模式：通過不同的軟件選擇
1：自動搜索模式：沒有信號的時候，自動搜索有效信號，產品內置ID碼，能有效避開干擾信號；搜索時間為300mS/CH
2：控制模式：可以通過Control口輸入控制信號來控制工作頻道；
|
