北京東方佳聯影視技術有限公司根據柳州卡樂星球主題樂園項目的實際需求，選用美國QSC公司的Q-SYS音頻系統來構建整套公園廣播及表演系統。

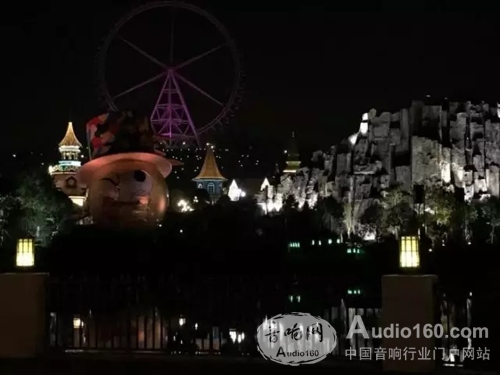

柳州卡樂星球主題樂園，位于柳州市柳東新區翠嶺路9號，占地面積約783畝，總投資30億元，由柳州東城投資與深圳華僑城文旅科技共同建設運營，是華僑城新一代高科技主題樂園。園區包括五大主題區域:卡樂小鎮、卡西諾大街、人魚王國、太陽部落和云部落，共34個游樂項目。
整個系統利用千兆局域網,將多種具有區域及時間交叉的園區音頻業務模式集中到軟件平臺中統一管理，并且能夠對所有設備進行遠程監控，實現多系統之間的協同協作，系統功能完全滿足當前游樂園發展的實際需求。
光纖機房
系統的選型與架構
本項目主要分為以下音頻系統:①園區廣播BGM系統；②單體項目BGM系統；③巡游系統；④表演系統。表演系統又分為區域表演和巡游表演兩大系統。
項目采用QSC的兩臺Core 1100處理器,用一主一備的形式作為園區廣播系統主機；采用19臺QSC的CXD4.3Q功放、2臺QSC的Core 500i作為巡游系統的主機；采用28臺QSC的Core 110f作為各個單體項目的主機；采用36臺QSC的TSC-3面板以及兩臺TSC-7w組成單體項目和廣播室的播放控制器。
每個單體項目分別用QSC的Core 110f主機系統管理,而Core 1100和Core 110f之間通過core-to-core streaming的技術實現互聯互通。

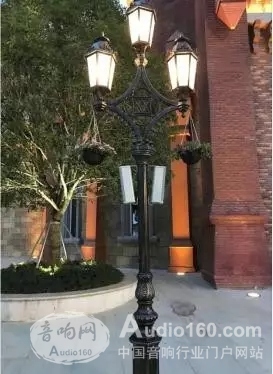

音箱安裝樣式
管理平臺系統
主要廣播功能介紹
（一）五大主題區域以及入口區，分別播放不同主題的背景音樂。
（二）部分主題區域包括室外舞臺表演區域，在表演開始之后，周圍單體項目的揚聲器會配合舞臺揚聲器，這樣實現統一播放，不會造成聲音的混亂。
（三）廣播室內可實時監控整個游樂場的設備狀態，并且能監聽到各個區域的播放內容。
（四）廣播室內有兩臺PS-1600呼叫站，利用Q-SYS系統的錄音功能，運營人員將平時的標準廣播語句錄入CORE主機內的硬盤中，再通過TSC-7的控制界面對主演區進行播放，保證了每次播放的準確性。保證廣播人員可以選擇區域進行廣播，并且可以選擇錄播、實播兩種播放方式，還可通過錄音回放監聽按鈕回聽錄音是否滿意。
（五）定時播放功能。由于游樂園的周六日或者節假日和平時的開園時間不同，所以制定了節假日和周六日不同時間的錄播功能。
（六）各個單體項目也可以播放自己的背景音樂。
（七）可選擇園區FM，四種模式任你選擇。
在整個樂園的每個單體項目主機上，我們利用Q-SYS處理器對設備進行遠程監視、操作。每臺設備的狀態都顯示在監視電腦上，同時不同區域的控制室都有相關設備的狀態顯示，如有故障，控制室的控制屏幕上就會有紅燈顯示，并且做了兩版監控桌面，均可實時監控。
每個機柜均安裝了QSC CXD-Q的網絡功放，Core主機直接將音頻信號通過網絡發送到功放中，節省了大量的線路損耗。為了得到更好的音質，除了舞臺表演區域的音樂，其它單體項目或園區都是使用Core主機內置的無損音頻播放器進行音樂播放，通過AES67進行同步聯動控制。
整個系統采用雙主機、雙網絡的系統架構，保證了系統的穩定性。所有系統設備均可通過界面與監聽音箱進行監控。廣播室可隨時監聽，使用QSC PS1600呼叫站進行預錄音頻的一鍵播放。全部音頻信號均可通過界面直觀地進行監控。
|
)
