世界經濟飛速發展的背后離不開成千上萬的會議決策，會議擴聲系統的效果好壞影響著會議效率，而決定此效果的一個重要因素就是語言清晰度。而JBL CBT系列以JBL的恒定束寬技術專利為核心。根據JBL的描述，CBT可在“寬廣的波寬里實現均勻的覆蓋”。對于傳統音柱來說，隨著頻率升高，覆蓋面會縮小，與其相比，CBT卻能夠做到“使整個會場各個頻率的聲音保持一致”。
CBT系列共有5款產品，CBT50LA-1、CBT100LA-1、CBT200LA-1、CBT70J-1 和 CBT70JE-1 。今天我們以CBT50LA-1、CBT100LA-1 、CBT70J-1 和 CBT70JE-1 作為范例來看看它們?cè)诟鞣N場合的系統搭配。
CBT50LA-1
CBT50LA-1 由8個2英寸單元組成的50cm豎直線陣列，帶Constant Beamwidth Technology™（恒定波寬專利）和 Dynamic SonicGuard™ （動態聲音保護），帶70V/100V：60W多抽頭。適用于視頻監聽，專賣店，中央廣場，客運中心，會議室，補聲應用等。

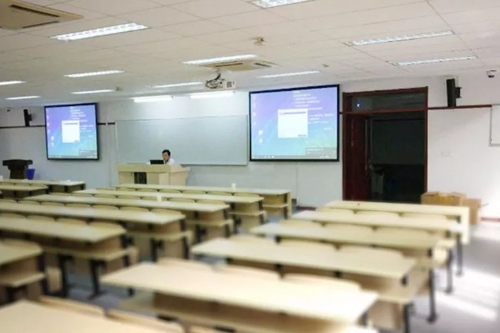

上圖是上海交通大學多媒體教室，每間多媒體教室使用了2只 CBT50LA-1。小小的兩只 CBT50 就能服務整間教室，恒定波寬技術所帶來的高質量音質為莘莘學子提供了優質的學習環境。
例：4x CBT50LA-1 系統
聲壓級：99-104dB，最遠達10米，適用于 80 人左右，100m² 的會議室，教室，專賣店等場合。

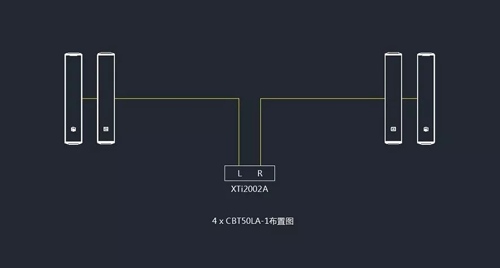

▲ 4x CBT50LA-1 系統平面布置圖
▲ 100m² 會議室俯視圖（4x CBT50LA-1 系統）

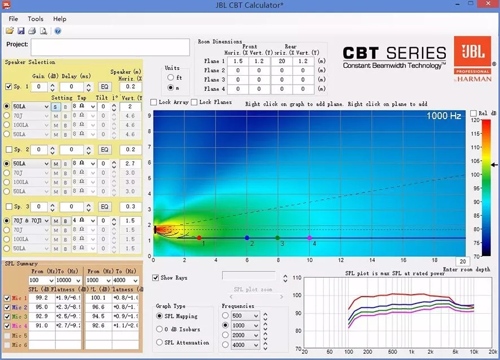

▲ 側視圖
（1x CBT50LA-1 系統）
CBT100LA-1
CBT100LA-1 由16個2英寸單元組成的100cm豎直線陣列，帶 Constant Beamwidth Technology™（恒定波寬專利）和 Dynamic SonicGuard™（動態聲音保護），帶 70V/100V：120W 多抽頭。垂直角度可調狹窄（Narrow）= 15°，寬廣（Broad）= 40° ，適用于報告廳，客運中心，會議室，大教堂，多功能廳，主題公園等。

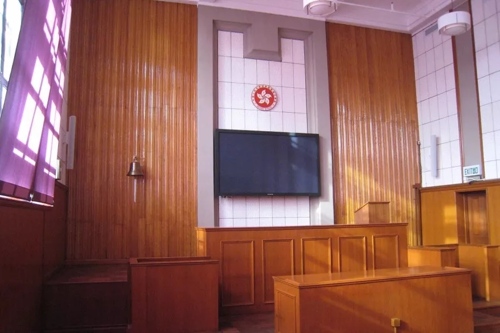

▲ 美國薩凡納藝術及設計學院的香港舊一號法庭教室
▲ 泰州市高港常委會議室
以上均使用了 CBT100LA-1 作為主擴，白色的箱體與周邊環境相得益彰。
例：4x CBT100LA-1 系統
聲壓級：99-104dB，最遠達 20 米，適用于 200 人左右，300m² 的會議室，階梯教室，報告廳等場合。

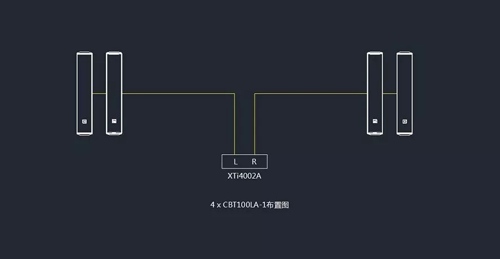

▲ 4x CBT100LA-1 系統平面布置圖
▲ 300m² 會議室俯視圖（4x CBT100LA-1 系統）

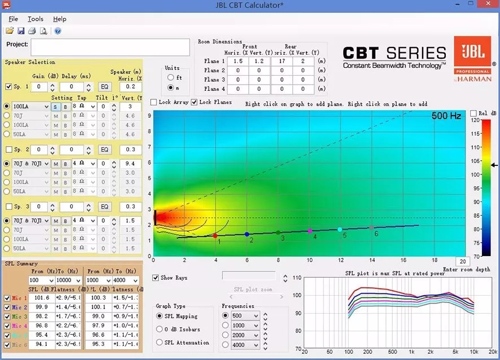

▲ 側視圖（1x CBT100LA-1 系統）
CBT70J-1 + CBT70JE-1 系統
CBT70J-1 由16個1英寸單元，4個5英寸的低音單元組成的70cm J 型同軸線陣列，帶 Constant Beamwidth Technology™ （恒定波寬專利）和Dynamic SonicGuard™（動態聲音保護），非對稱垂直覆蓋可調：狹窄（Narrow）= 25°，寬廣（Broad）= 45°，適用于演出場所，教室，報告廳，室外：學校體育場柱桿安裝、跑道、主題公園、補聲應用等。CBT70JE-1 由4個5英寸低音單元組成的70cm擴展線陣列箱體，供 CBT70J-1 擴展使用。延伸 CBT70J-1 覆蓋控制至400Hz，雙倍功率，增加低頻聲壓。
上圖是上海楊浦法院報告廳，使用了2只 CBT70J-1 和2只 CBT70JE-1。外觀纖細的CBT完美融合在整個環境之中，絲毫不會覺得突兀。
例：2x CBT70J-1 + 2x CBT70JE-1 系統
聲壓級：96-104dB，最遠達24米，適用于300人左右，400m² 的會議室，階梯教室，報告廳等場合。
▲ 2x CBT70J-1 + 2x CBT70JE-1 系統平面布置圖
▲ 400m² 會議室俯視圖
（4x CBT70J-1 + CBT70JE-1 系統）
▲ 側視圖（1x CBT70J-1 + CBT70JE-1 系統）
如果是面積更大的場所，我們還可以適當?shù)脑黾?CBT50LA-1 或 CBT100LA-1 作為補聲揚聲器，來達到聲場的均勻覆蓋。
▲ 上海對外經貿大學小報告廳
CBT系列也可在戶外使用，當使用選配件MTC-PC2接線柱防護罩時，防護等級為IP-55。外殼為添加最大抗紫外線添加物的玻璃纖維ABS塑料。面罩由防銹鋁材制成，并涂有高強度防開裂的高質量聚酯纖維油漆。驅動器通過戶外使用處理，比聚氨酯的單元有更好的全天候特性。CBT70J的高音后面還裝備有防雨蓋。所有外部的螺絲都是不銹鋼材質的。
CBT系列的這些性能提供了相當大的多功能性，使CBT系列應用于更多的場合，如果您還在煩惱于揚聲器的語言清晰度，還在糾結傳統揚聲器的外觀是否會影響整體建筑風格，還在尋找哪一款適應戶外環境的揚聲器，那不妨來試試CBT吧，它絕不會讓您失望！
|
