還有一類平板揚聲器,利用激勵器激勵硬質的介質共振發聲,例如上圖中的玻璃音箱,就是這樣的發聲原理,玻璃就是振膜,即發聲的部件.

這類平板揚聲器的驅動部件就是類似于"共振音箱"這樣的部件.這種發聲方式聲學局限性很大,但裝飾性卻很強,國內還有相框音箱,差不多也是類似設計.但這也不是本文重點,下面馬上進入正題.

話說有一天,有位燒友為我們遞來了一款很特別的產品.

這不是一款普通的耳機,雖然它看上去像插著"熱得快"的普通耳機.當拆解完畢后,內里乾坤得以展現.

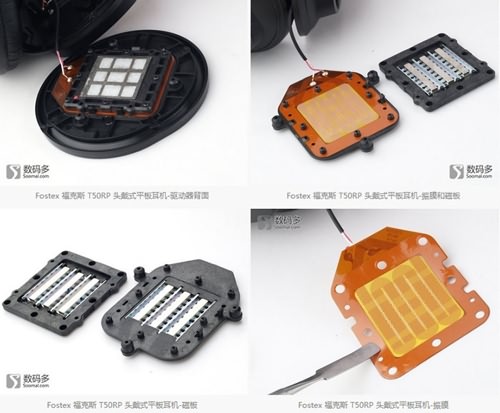

它的揚聲器是很特別的,非常明顯的三明治結構,兩塊永磁磁板使用導磁支架形成均勻的磁場,并極性相斥安裝,中間夾著振膜.黃色的柔性電路板上印著蛇形線,通電后會產生磁場與磁板作用,從而振動,它就是振膜.這是真正意義上的平板揚聲器的一種,它叫電磁式平板揚聲器.

理論上,這種驅動方式,振膜會均勻受力.我們上篇文章提到,動圈、動鐵點驅動振膜的方式會導致振膜分割振動,那么可以讓振膜均勻受力的三明治結構,會不會杜絕分割振動呢?答案:是.但它要命的缺陷是,柔性的印刷電路板充當了振膜,它太厚了.毫無疑問的它會丟失大量的細節,高頻響應性能也會大打折扣.即便未來有了重大的技術進步,可以將柔性電路板控制在非常薄的程度,但對于振膜的要求來說,也可能還是較厚,因此這種平板揚聲器,難以做到最好,雖然它不會產生分割振動.不過長遠來看,它可以做得更好.電磁式平板揚聲器亦可用于音箱設計.

目光轉向靜電揚聲器,靜電揚聲器毫無疑問也是平板的一種,而且我們通過結構圖也能了解到,靜電揚聲器也是三明治結構,兩塊極板中間夾住振膜,從驅動原理來說,它的振膜也是均勻受力,振膜工作時不會產生分割振動.

寫文章,最好有圖有真相,對著結構圖說話總是會底氣不足,我們聯系了漫步者,希望能夠借一個STAX耳機尸體來拆解,沒想到對方爽快答應了.被拆解的這只SR-407大概售價在4000元以上,我們特別提醒,靜電揚聲器在有塵環境一拆,基本就報廢了,所以千萬不要手欠.

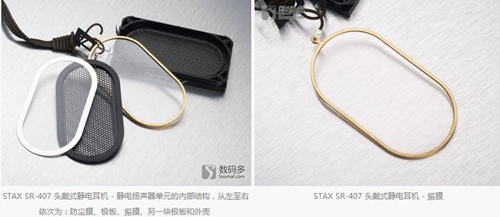

拆解得知結構正如示意圖那樣,典型的三明治結構,振膜非常薄,薄到幾乎透明,振膜表層鍍有導電層,安裝于兩塊極板之間,通電后形成靜電場,電荷變化驅動振膜發聲.靜電揚聲器對振膜膜片的要求極高,需要非常輕薄,因此加工成本居高不下,靜電耳機難入平常百姓家.

靜電揚聲器在聲學性能上的表現是目前最為接近完美狀態的,它的失真遠遠小于動圈和動鐵揚聲器,但它也有缺點,它的振膜振幅很小,驅動效率不高,需要加大振膜的面積來驅動更多體積的空氣,所以靜電耳機看上去都很大塊頭.靜電揚聲器需要580V電壓來制造靜電場,因此它無法和普通耳機放大器兼容,更別說直接接在播放器上使用,這也多少造成了一些使用上的不便,不過你無須擔心580V電壓,電流極低的,冬天脫毛衣打出的靜電火花能高達萬伏,580V對靜電而言實屬低壓.順便說下,靜電揚聲器也可以用于音箱設計,至于成品音箱的價格,只能說一句OH My God了
