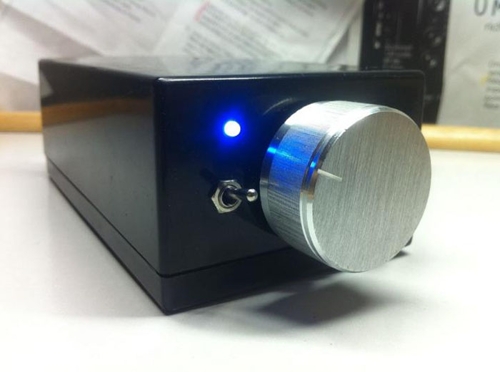

我用TDA7394作為主IC芯片制作了一個便攜功放,看起來像一個T級功放,對吧.這里面還隱藏了(在內部)一個音調控制電路.我把電路圖呈現出來,以便啟發那些問我如何制作T級功放的人,所以我想出了制作一個AB-A類的功放.AB類功放結構完全對稱,這意味著正弦波(電脈沖)能產生一個正極和負極輸出.

遺憾的是我過后才整理的文檔,這就是為什么我只有這幾張步驟和過程的圖片.如果我再制作另一個,我保證我會完整的記錄下制作功放的過程,包括每一步的指導.我的這個產品可以用于任何市電,額定值為12到28伏電壓,1到5安培,開關變壓器類型.

我還提供了一個功放的原理圖.希望你們喜歡我的作品!
