為一場大型的音樂節設計擴聲系統是一個非常復雜的過程，我們以2014年上海爵士音樂節為例，向您解釋如何搭建Firenze“翡冷翠”系列和K-array便攜系列設備，來完成一場完美的令人難以忘懷的音響制作。延續自2011年的成功經驗，這次音樂節再次選擇使用Sennheiser和K-array的設備，來搭建所有十個舞臺的音響系統。具有數字波束控制功能的“翡冷翠”系列音箱包括KH 8和KS 8，它們是舞臺上搭建的主要音箱系統。音樂節上演奏的音樂風格非常多樣，包括傳奇性的音樂人物Pat Metheny，Boosty Collins和Funk Band Unity，以及著名的Snarky Puppy和Marcus Miller等等。這也帶來了很多特殊聲音設計的挑戰，包括控制舞臺之間的漏音，定制的空間覆蓋，以及頻率控制。事實證明，以Sennheiser團隊的工作經驗，結合K-array的線性陣列音箱和聲音設計工具，是克服這些挑戰的完美組合，為整個周末超過3萬名前來爵士音樂節的觀眾們傳遞了非常高質量的音樂會音響效果。

“Firenze系列讓我有了完全不同的感受：這絕對是一個新紀元的開始。由于KH8可以借助軟件的運算來改變聲音特性，所以我認為通過改進軟件計算的效能，就可以提升音箱系統的整體表現，取得更好的結果。”——Daniele Tramontani，意大利聲音工程師

數字波束控制可以優化現場效果

使用K-array系統中包含的AFMG定制版FIRmaker軟件，對于音樂節系統的設計和搭建有著非常重要的作用

FIRmaker軟件可以操縱音箱中的DSP數字處理器，控制聲音波束的投射。這就允許KH 8和KS 8這樣的系統，在同樣的吊掛狀態下實現不同的聲音投射和覆蓋狀態。工程師們?cè)谶x擇音箱吊掛位置，以及根據現場觀眾人數多少調整音箱覆蓋距離等方面，都有了前所未有的自由度。另外，在音樂節的舞臺還還沒有開始實際搭建之前，使用KH 8和KS 8系統的工程師就可以先在家里制定多個方案，模擬各種可能出現的情況。由于音樂節的系統搭建總是時間緊迫，往往沒有足夠的時間進行精細的系統調試。而且像爵士音樂節這樣有許多舞臺的大型演出，系統的調試就會更花時間，如果能夠在事先進行預置的話，會有效很多。另外數字化波束控制的特點，也給現場擴聲工程師提供了很大的益處，也同時給樂隊們吃了顆定心丸。

“在上海的這個周末，我有機會用K-array系統進行混音。不得不說，我被深深的震撼到了。懸掛式音箱一邊有12個，另外地上還有18個雙21英寸的超重低音分左中右擺放。為Bootsy Collins進行現場混音，我發現我會經常把超重低音推得很高。這些超重低音能帶給我所想要的效果，甚至更多。”——Blake Smith，Boosty Collins的現場擴聲工程師

什么是數字化波束操控？

理論上說，線性陣列音箱應該要完全垂直吊裝，以保證音源之間最優化的關系。但是，在很多場合下，為了充分覆蓋所有的聆聽區域，線性陣列音箱需要被彎曲成一個“J”型或“香蕉”型。這能讓您通過控制每個音箱之間的角度，讓聲音傳遞到現場觀眾所處的每一個角落。比如非常靠近舞臺的前排觀眾那里。“J”型安裝是現在使用最廣泛的方式，也是擁有很好的表現力，但在實用性角度上來說，仍然存在很多的局限性。有了KH 8和KS 8數字化波束操縱聲音的功能，工程師就再也不用調整音箱間的物理角度，吊裝成“J”型。取而代之，可以用數字的方法控制波束的投射，達到同樣甚至更好的效果。您可以創造出更集中、更一致的遠距離聲音覆蓋范圍。爵士音樂節的VIP座位區，離舞臺大約有150米，由于采用了數字化波束操縱功能，該處的頻率響應非常均勻。而且還可以進一步使用均衡器調整，實現更自然圓滑的聲音表現。采用數字波束控制的另一個好處是可以根據觀眾人數的多少，靈活分配音箱系統的功率和覆蓋區域。比如音樂節演出剛開始時入場的觀眾相對少，可能少于1萬名觀眾，大多集中在舞臺前面。這時可以調用事前算好的參數，只啟用音箱系統的部分資源，集中覆蓋有觀眾的區域。等到晚上進場的觀眾增加，比如達到了3萬多觀眾的大型演出水平，最后排的觀眾可能離開舞臺150米開外。這時不用調整音箱的物理安裝位置。只要調用事前算好的參數，就可以增加一部分資源用來覆蓋離舞臺更遠的觀眾。除此之外，F(xiàn)IRmaker軟件允許在加載之前對參數進行方便的微調，讓離線設計時的參數更符合現場的實際狀況。另外，作為線上系統的一部分，他們可以即時進行數字化同步，而不需要重新搭建系統的物理布局。

最少的搭建時間和人力資源

在2013年使用過KH 8和KS 8之后，Sennheiser再一次將它們用在了2014年的上海爵士音樂節，并把他們的潛能發揮到了極致。Firenze系列和K-array音箱很突出的特點之一就是超快的搭建時間。制作團隊能夠在短短四天的時間內，完成從舞臺基礎搭建到樂隊進場彩排的所有工作。比如將24個KH 8音箱全部懸掛起來，每一邊（12個）只需要15分鐘，而且對系統調試幾乎沒有特別的要求，因?yàn)樵谝魳窌?huì)開始之前，工程師已經把需要的DSP參數預先載入好了。所有10個舞臺的音響搭建只需要26名員工參與。演出結束后，同一批人只用一個晚上的時間就又能將其拆卸下來。

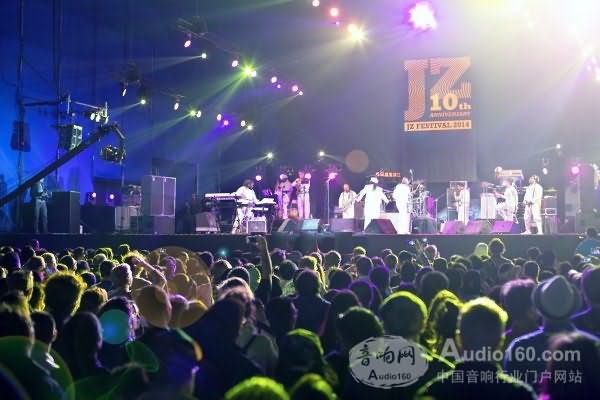

爵士音樂節的主舞臺是綠色音符舞臺，左右兩邊分別懸掛了由12個KH 8全音域音箱組成的線性音箱陣列。地面擺放了16個KS 8超重低音。另有8個KF12音箱作為地板返聽音箱。音響系統能夠?qū)σ粝潢嚵械拇怪苯嵌冗M(jìn)行數字化控制，這意味著不需要對舞臺正面的聲音進行補償了。也不需要搭建音箱延遲塔，后排的觀眾們也能從任何角度清晰地看到演出，同時也有更大的空間可以跟隨音樂盡情搖擺。與主舞臺配置類似，河畔舞臺也使用了同樣強勁的“翡冷翠”系列音箱，包括6個KH 8，6個KS 8以及4個KF 12 MT返聽音箱。K040被當作鼓手返聽的低音音箱使用，對于袁婭維、丁少華、常石磊這些樂隊的鼓手來說，這絕對是讓他們高興的配置。在旁邊的電球躺椅舞臺，一款K-array尚未發布的巡演音箱和6個K 070低音音箱組成的系統也投入了使用。因?yàn)橹魑枧_(tái)兩旁有對稱的線性音箱陣列來保證聲場的覆蓋范圍，這樣就可以避免主舞臺的聲音對旁邊演出場所如電球躺椅舞臺的影響。許多爵士傳奇人物，包括Snarky Puppy，Marcus Miller和Tommy Emmanuel在內，都被安排在BMW大師殿堂的室內場館中進行演出。舞臺配備了24個KH 15音箱，以及6個KF 12作為前場補聲。另外，還有6個K 070超重低音作為低音補償，給聽眾們帶來最有力量的聲音震撼感。最后，一些包括我愛我樂舞臺，JZ學校，JZ Live廣場和打擊樂娛樂區在內的小型舞臺上，則使用了K-array的便攜式系列KR 402和KR 102音箱，這些設備為小型演出提供了足夠的聲音動力和表現力。

將理論付諸現實

一場音樂節總是會帶來許許多多的挑戰，尤其是當需要將理論付諸于現實的時候。通常來說對于線性陣列音箱最大的挑戰就是保持音色的平衡與統一，尤其是當天氣和觀眾數量不定的情況下。一般來說，從音響覆蓋區域的前方走到后方，聲音將會逐漸變 “薄”，而這也是對于傳統音箱和點音源來說很常見的現象。這是因?yàn)橐粝涞陌惭b高度比較低，而且演出場地也比較大，前排觀眾和后排觀眾之間的距離很大，通常當距離加倍的時候，前后2點的聲壓級差異會達到6dB。

使用KH 8音箱，通過它獨特的軟件和優化的動力，可以達到最佳的聲音平衡。數字化操控優化功能可以讓聲音工程師獲得更均勻的聲場、并顯著降低長距離投射所產生的聲壓衰減。此外，優化功能還為調節EQ均衡提供了更大的空間，使其能達到完美、均衡的音色范圍以及最統一的聲壓級。這是專業擴聲領域向前邁出的一大步。

在上海這樣氣候潮濕的地方，搭建像KH 8這樣的系統，可以讓您在距離主舞臺百米開外的地方，仍然聆聽到相當均衡、完美清晰的聲音。現場擴聲調音臺的位置就在距離舞臺100米的地方，但是事實上有了Firenze系列設備，完全可以把現場擴聲的位置移到距離舞臺150米的地方，而不需要延遲塔的輔助。比如說在爵士音樂節上，就根本沒有使用延遲塔。這讓更多觀眾可以現場聆聽大師們的演出。

“在演出中實際使用了KH8系統后，我深刻體會到了它強勁的功率和聲音清晰度，我堅信這套系統在當今的音頻市場中一定是數一數二的。”——Michael Apodaca，Larry Graham的現場擴聲工程師 。

將“翡冷翠”系統投入使用，第一步要使用EASE Focus軟件進行模擬設計，軟件中集成的FIRmaker功能可以針對不同的演出環境，自動計算出FIR濾波器的使用參數，這些設計和計算都能在到達演出場地之前提前完成。而且有了FIRmaker的幫助，您絕對可以得到一個最適合您的演出場地的音響設置。之后就是音箱的安裝工作，以及使用Armonia軟件將設置的數據傳送給KH 8音箱，如果需要的話還可以對EQ進行一些微調。這套系統結合了KH 8線性音箱陣列自身的物理調整功能，以及像FIRmaker這樣的數字操控技術，讓您達到意想不到的效果：高效、平滑、最少的聲壓級損失。
